螺纹锁紧式
液压快换接头 > 螺纹锁紧式
产品名称:BT-T 螺纹锁紧式飞翼型快速接头
型号:BT-T
Online Service
E-mail Us
本产品没有PDF可供下载
Skype
BT-T 翼型螺母装配牢固，特别能经受住通常用于上紧或松开接头的锤子敲击。
组合阀密封件使接头可以在满压力下连接及断开，而不会造成密封件被冲蚀。
抗腐蚀黄铜材质使接头可与大范围的介质兼容并提供多功能性。
应用
BT-T 系列接头可理想地用于连接油设备上的液压管路，例如电动夹、转轴及移动钻机。它还广泛用于自卸卡车以连接拖车与湿式液压系统。
其他应用包括：浸没式泵、发动机试验台以及其他需要在压力下连接的高流量接头应用。
规格-翼型
材质：主体为铜，飞翼为钢制镀环保锌
密封件：以NBR为标准
挡圈：铁氟龙
工作温度：在标准NBR范围内，承受-25℃ + 125℃的温度。

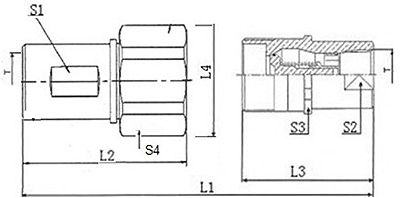

| PART NO | ISO | L1 | L2 | L3 | L4 | S1 | S2 | S3 | T |
| BTT-04 | 6.3 | 104 | 60 | 65.5 | 87.4 | 19.3 | 23.8 | 28.5 | 1/4 |
| BTT-06 | 10 | 104 | 60 | 65.5 | 87.4 | 19.3 | 23.8 | 28.5 | 3/8 |
| BTT-08 | 12.5 | 132 | 78.5 | 79 | 103 | 29.5 | 30 | 41 | 1/2 |
| BTT-12 | 20 | 132 | 78.5 | 79 | 103 | 29.5 | 30 | 41 | 3/4 |
| BTT-16 | 25 | 152 | 93 | 90 | 111 | 36.5 | 40 | 47.6 | 1 |
| BTT-20 | 31.5 | 160 | 101 | 94 | 131.8 | 45.2 | 47.7 | 54 | 1 1/4 |
| BTT-24 | 40 | 165 | 102 | 104.6 | 134.9 | 50.8 | 57.2 | 63.5 | 1 1/2 |
